千分表的外径读数方法

您的当前位置: 首 页 >> 新闻中心 >> 行业新闻

千分表的外径读数方法

发布日期:2021-08-20 作者: 点击:

千分表是一类高精度的长度测量工具,普遍用来测量工件几何形状偏差及互相位置偏差。因为千分表为全齿式传动系统,具有防震、防尘装置,提高了测量精度,确保了使用时间。下边广西汽车检测设备来看一下千分表的操作方法及读值方式 。

1、读值时,先以微分筒的端面为准线,读到固定套管下刻度线的分度值(只读到以毫米为单位的整数),再以固定套管上的水平横线作为读值准线,读到可动刻度上的分度值,读值时应估读到较小刻度的十分之一,即0.001毫米。假如微分筒的端面与固定刻度的下刻度线中间无上刻度线,测量结果就是下刻度线的数值加可动刻度的值;如微分筒端面与下刻度线中间有一条上刻度线,测量结果应当为下刻度线的数值再加上0.5毫米,再再加上可动刻度的值。

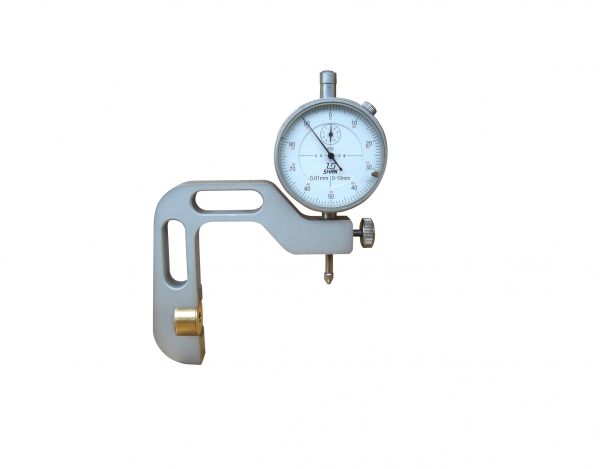

铁路检测设备

2、有的千分尺的可动刻度分为100等分,螺距为1毫米,其固定刻度上不用半毫米刻度,可动刻度的每一等分仍表明0.01毫米。有的千分尺,可动刻度为50等分,而固定刻度上无半毫米刻度,只有用眼开展估计。针对已清除零误差的千分尺,当微分筒的前端面刚好在固定刻度下刻度线的两线中间时,若可动刻度的读值在40-50中间,则其前边未超出0.5毫米,固定刻度读值无须加0.5毫米;若可动刻度上的读值在0-10中间,则其前端已超出下刻度两相邻刻度线的一半,固定刻度数应再加上0.5毫米。

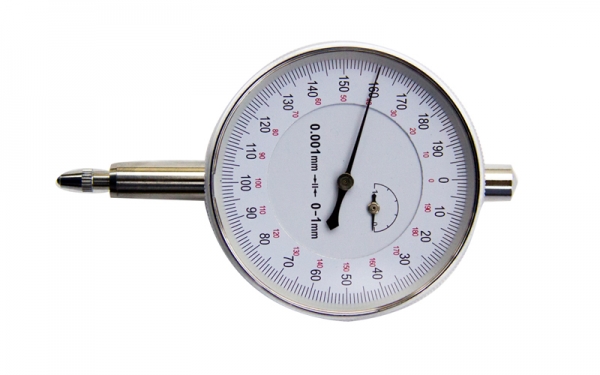

铁路量具

3、外径千分尺的零误差的判断:校准好的千分尺,当测微螺杆与测砧接触后,可动刻度上的零线与固定刻度上的水平横线应该是对齐的。假如没有对齐,测量时就会产生系统偏差。如没法清除零误差,则应考虑到它们对读值的影响。若铁路量具可动刻度的零线在水平横线上方,且第x条刻度线与横线对齐,即表明测量时的读值要比真实值小x/100毫米,这样的零误差叫做负零误差;若可动刻度的零线在水平横线的下边,且第y条刻度线与横线对齐,则表明测量时的读值要比真实值大y/100毫米,这样的零误差叫正零误差。

4、针对存在零误差的千分尺,测量结果应相当于读值减去零误差,即物体长度=固定刻度读值+可动刻度读值-零误差。
